Effektive ventilationsløsninger til Tønder Rådhus og NEW ARCHH

Danmarks første nyopførte arkitektskole, NEW AARCH i Aarhus, er bygget på Godsbanearealet midt i Aarhus, designet som en åben struktur og med tanke for at være et kreativt og samfundsengagerende værksted for fremtidens arkitektur. Bygningen har et fleksibel design, så den kan tilpasses nye behov.

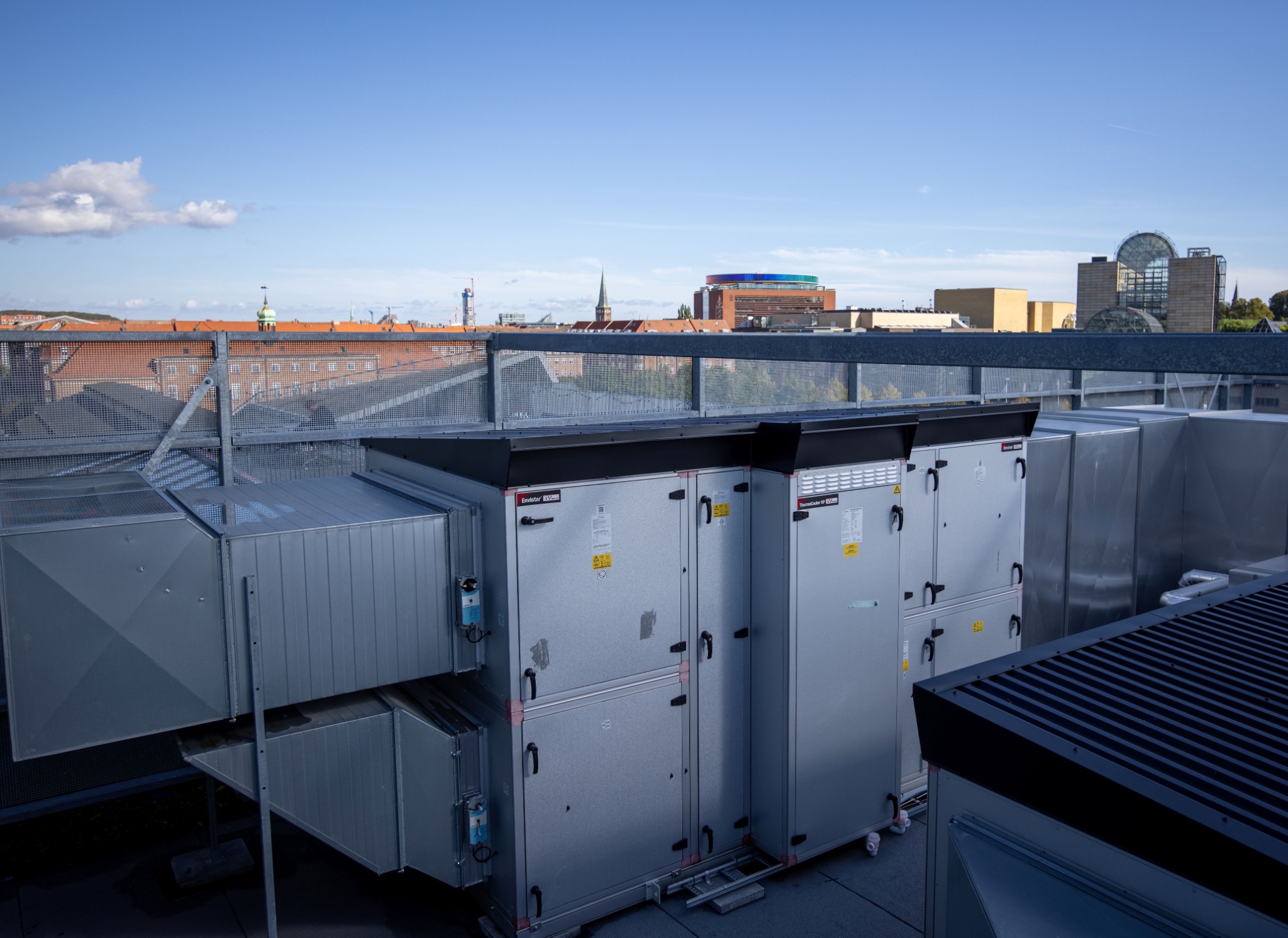

Bygningen er blevet forsynet med otte ventilationsanlæg fra IV Produkt med en samlet kapacitet på ca. 120.000 m³/h. Til bygningen valgte man løsningen ThermoCooler HP, der er en integreret reversibel kølevarmepumpe, som samler ventilation, komfortkøling og varme i ét anlæg.



Hele kølevarmepumpen er placeret i en moduldel, der er indbygget i ventilationsanlægget. I og med at alt er integreret, fjerner det behovet for varmeflader, shuntgrupper og eksterne køleinstallationer.



Idet ventilationsanlægget har en integreret kølevarmepumpe, opnår man en højere energieffektivitet end ved en traditionel køleinstallation med ekstern kølegård og varmeflade. Derved opnås besparelser på 20-30 % i etableringsomkostninger, sammenlignet med traditionelle løsninger.



ThermoCooler HP er CE-mærket og testet af på IV Produkts testanlæg før levering.



Kompakt anlæg og hurtig installation

Endnu en grund til at vælge Envistar Top Str. 09-anlægget fra IV Produkt er dets kompakte opbygning med 4-studse i top, der betyder en kort installation og minimerer behovet af gulvplads. Ved installationen i Tønder Rådhus fik anlægget en tilpasning med en enkelt studs på gavlen.



I valget af nyt anlæg var det ligeledes vigtigt, at det var muligt at transportere ventilationsanlægget ind via kælderskakten i standard sektioner.



Anlægget blev installeret af Lassen Ventilation i Esbjerg, som fortæller, at når det hele leveres ’plug and play’, så kan opgaven løses meget hurtigere. Med Envistar Top Str. 09-anlægget får bygherre en komplet CE-mærket og testet løsning fra fabrikken.



Denne type af løsning med en reversibel varmepumpe passer til luftmængder fra 900 m3/h til + 35.000 m3/h.

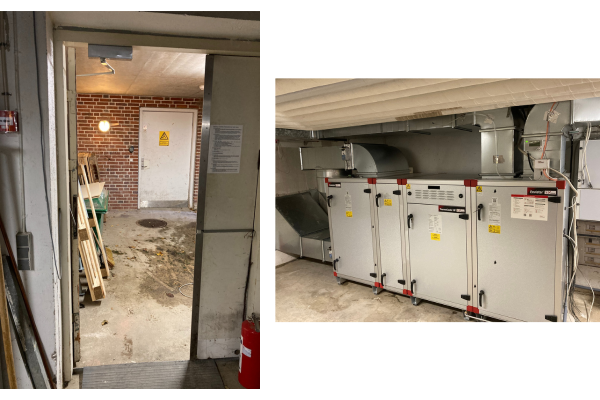

I kælderen under Tønder Rådhus stod et ventilationsanlæg fra 1979 uden varmegenvinding, og opgaven var at erstatte anlægget med et energieffektivt system med varmegenvinding samt komfortvarme og -køl til byrådssalen.



Valget faldt på et Envistar Top Str. 09 anlæg, med rotorveksler og reversibel varmepumpe ThermoCooler HP, da det hverken kræver eksterne VVS- eller køleinstallationer. Anlægget kan reguleres via CO₂- og temperaturfølere, så luftmængden tilpasses behovet i byrådssalen.



Da anlægget benytter det mere klimavenlige kølemiddel R454B og har indbyggede kølemiddeldetektorer, opnår man, i forhold til den tidligere standard R410A, en væsentlig reduktion af GWP (Global Warming Potential) med 78 %.

Nem driftsovervågning med Cloud Free

Som en del af produktet er IV Produkts anlæg koblet til Cloud Free, der er en gratis digital overvågningsløsning. Denne giver adgang til driftsdata som flow-diagram, luftmængder, SFP og effektivitet. Overvågningen kan ske både lokalt og eksternt, hvilket reducerer unødige serviceudkald og giver bygherrer og driftspersonale bedre mulighed for at følge med i systemets effektivitet.



Fordele ved IV Produkt Cloud Free

Gratis abonnement

Internet baseret adgang

Statusvisninger, flowdiagrammer og alarmer

Mulighed for opgradering til Service+ (er inkluderet den 1. måned)
